La principal línea de productos de Shanghai Qipang incluye: Alta velocidad Alta precisión Medidor de diámetro láserHerramienta de medición de diámetros sin contacto con pantalla grande, máquina de escaneo de diámetros láser portátil de un eje/doble eje, máquina de chispas, contador de metros, máquina de paso de polvo, máquina de precalentamiento y una amplia gama de equipos de fabricación de cables relacionados diseñados para satisfacer diversas necesidades de producción. Adecuado para alambre redondo, alambre plano, cables electrónicos, cables de alimentación, alambres trenzados, cuerdas, alambres aeroespaciales, cuerdas de alambre de acero, tubo transparente, tubo médico, tubo de goma, extrusora, máquina de dibujo, y una serie de equipos relacionados con la detección de cables.
- Escaneo de motor sin escobillas de alta velocidad;
- Prisma estándar multifacético de alta precisión;
- Chip de procesamiento DSP dual de alta velocidad;
- Excelente calidad de señal, alta precisión, alta resolución;
- Tiene la capacidad de medir diámetro, posición, golpes y raíces múltiples;
- Cuerpo convencional, cuerpo micro, cuerpo transparente, medida alótropa;
- RS485, TCP/IP, opciones de comunicación PROFINET;
Parámetro del medidor de diámetro láser

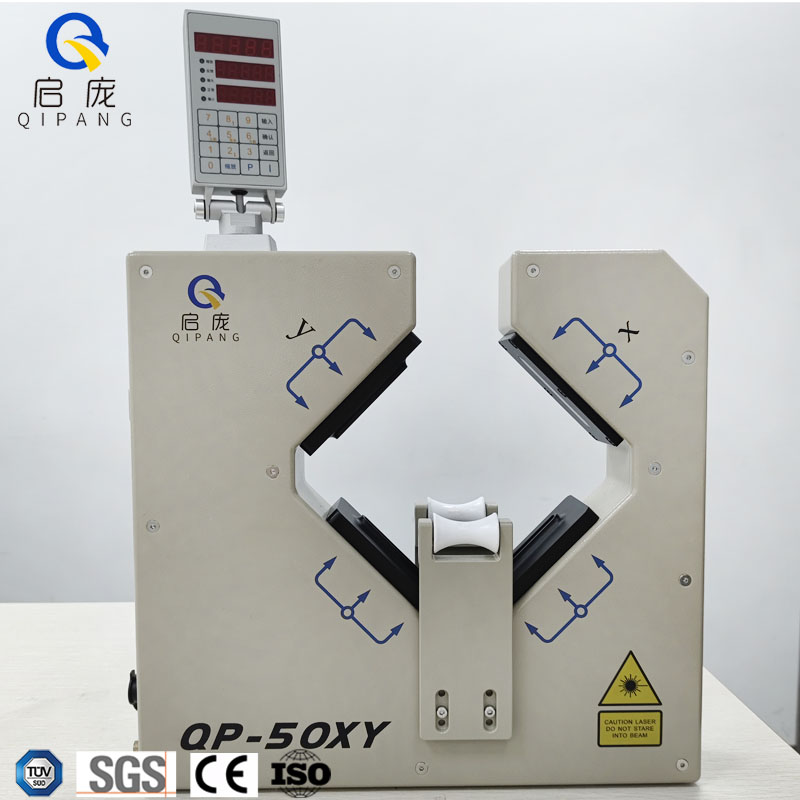

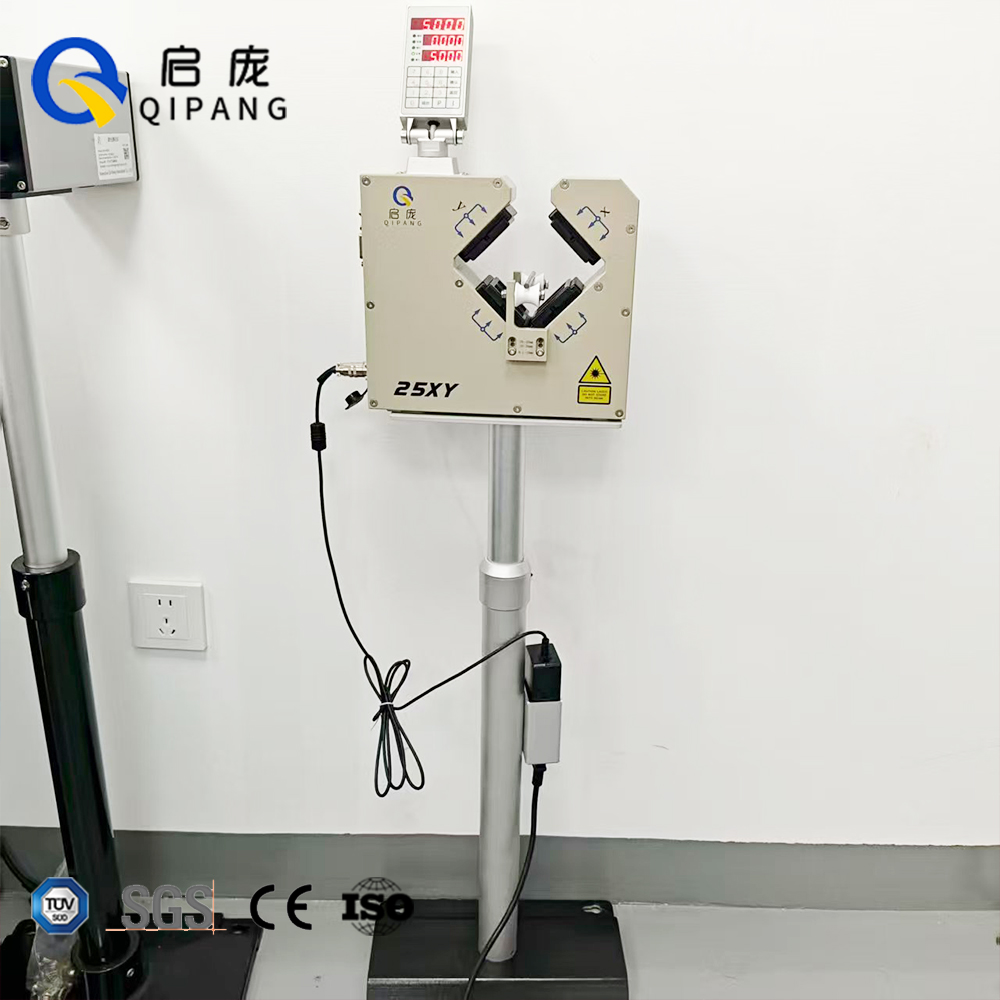

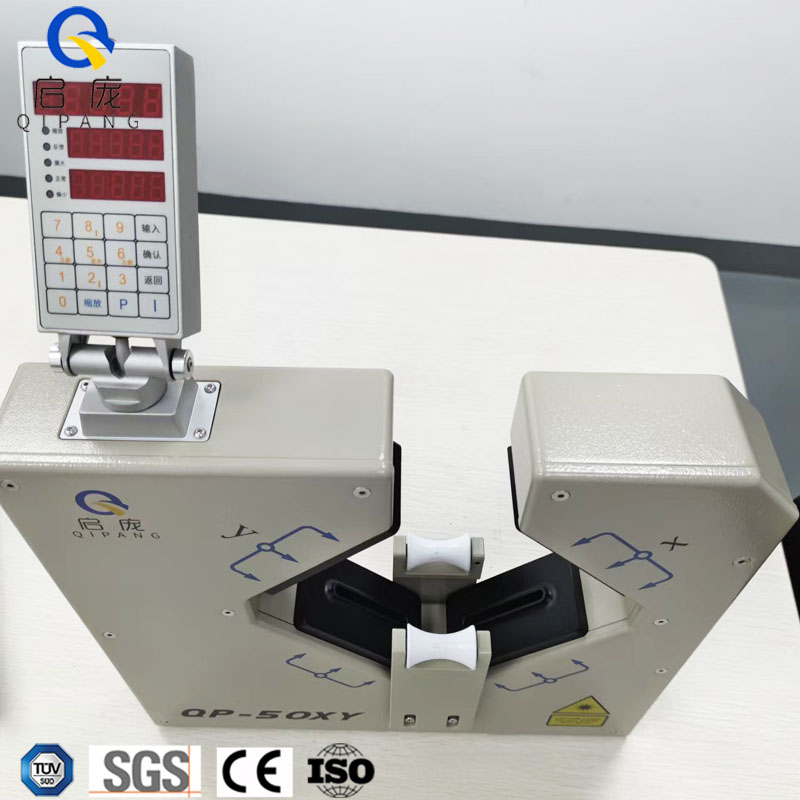

| modelo | 3XY | 25XY | 50XY | 70XY | 120XY | 170XY |
|---|---|---|---|---|---|---|
| Número del eje de medición | aixs duales | aixs duales | aixs duales | aixs duales | aixs duales | aixs duales |
| Velocidad de exploración del medidor de diámetro | 1400 veces/segundo | 1400 veces/segundo | 1400 veces/segundo | 1400 veces/segundo | 1400 veces/segundo | 1400 veces/segundo |
| Resolución | 0,001 mm | 0,001 mm | 0,001 mm | 0,001 mm | 0,001 mm | 0,001 mm |
| Tensión de alimentación | AC220V+10% 50HZ | AC220V+10% 50HZ | AC220V+10% 50HZ | AC220V+10% 50HZ | AC220V+10% 50HZ | AC220V+10% 50HZ |
| Accesorios opcionales | Soporte, línea serie, mando a distancia, pantalla remota | Soporte, línea serie, mando a distancia, pantalla remota | Soporte, línea serie, mando a distancia, pantalla remota | Soporte, línea serie, mando a distancia, pantalla remota | Soporte, línea serie, mando a distancia, pantalla remota | Soporte, línea serie, mando a distancia, pantalla remota |
| peso | 5 kg | 4,5 kg | 8,5 kg | 16KG | 27kg | 30kg |
Los errores y fallos de medición más comunes de los medidores de diámetro láser son principalmente los siguientes:
Factores medioambientales: Los cambios ambientales, como la temperatura, la humedad y la calidad del aire, afectarán a la trayectoria de propagación y a la estabilidad del láser, lo que provocará errores de medición.
Estabilidad de la fuente de luz láser: La fluctuación y atenuación de la fuente de luz afectarán a la precisión de la medición. Una fuente de luz inestable o una potencia insuficiente pueden causar lecturas inexactas.
Características superficiales del objeto medido: Las características de reflexión, el color y la rugosidad de la superficie del objeto medido afectarán a la intensidad y precisión del eco de reflexión láser.
Error de alineación: Si el rayo láser no se alinea con precisión con el centro del objeto medido o si se produce una desviación del ángulo de medición, se producirá una desviación de los datos de medición.
Interferencias electrónicas: Las interferencias de los equipos electrónicos circundantes pueden afectar al funcionamiento del circuito del instrumento de medición láser, dando lugar a lecturas de datos incorrectas.
Problemas de calibración: Los equipos no calibrados con regularidad o inexactitud provocarán errores de medición.
Vibración mecánica: La vibración del instrumento de medición de diámetros o del objeto medido afectará a la estabilidad y precisión de los resultados de la medición.
El impacto de estos errores y fallos puede reducirse eficazmente mediante el mantenimiento y la calibración periódicos del medidor de diámetro láser y la mejora del entorno de medición.
