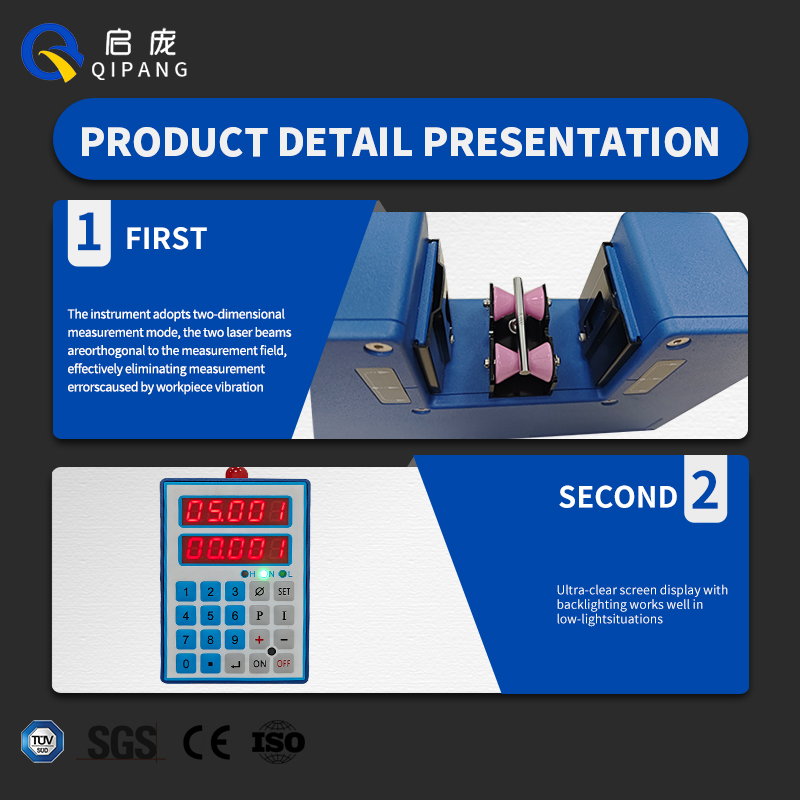

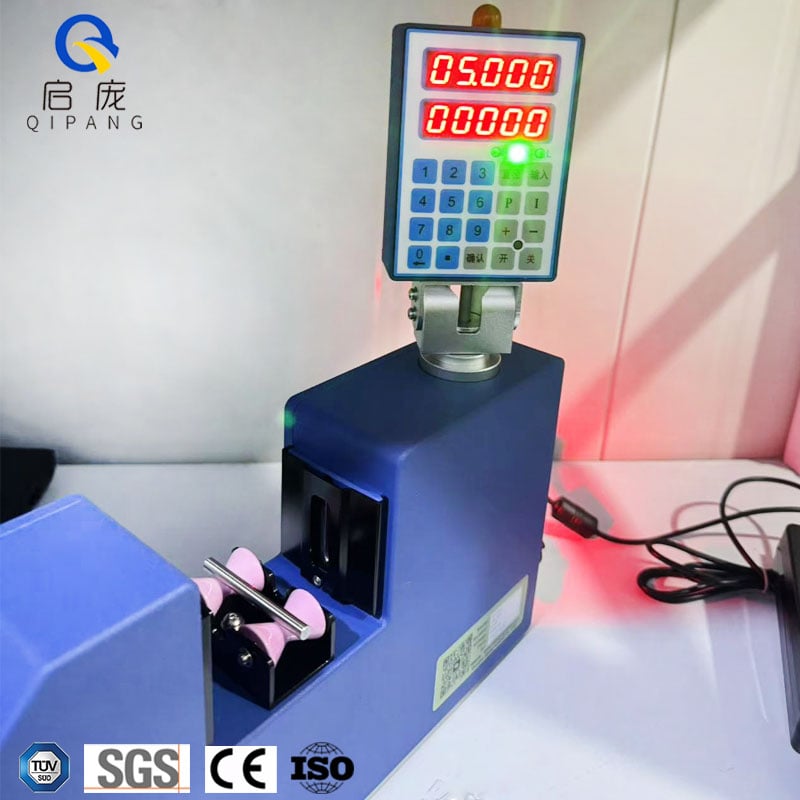

De QP 40A Laser bidirectioneel diametermetingsinstrument is een zeer nauwkeurig meetinstrument dat gebruik maakt van laserscantechnologie voor contactloze metingen. Het is ontworpen om de buitendiameter, rondheid en slingering van verschillende objecten te meten. Het is een tweerichtingsmeetapparaat dat de diameter van ondoorzichtige en transparante materialen nauwkeurig kan meten.
| Parameter | Waarde |
|---|---|
| Meetbereik | 0,1-40 mm |
| Meetnauwkeurigheid | ±2μm |
| Oplossing | 0,001 mm |
| Lengte breedte hoogte | 332*76*325mm |
| Gewicht | 4,4KG |
| Meetmethode | Laser scanmethode |
| Laser | Rode zichtbare halfgeleiderlaser |
| Uitgangsvermogen laser | <2mW |
| Werkspanning | ~220V±15% 50--60Hz |
| Bedrijfstemperatuur | 0-45℃ |
| Luchtvochtigheid | <85%RH |
| Werkmodus | Continu |
Toepassingen:
Het QP 40A Laser Bidirectioneel Diameter Meetinstrument wordt gebruikt in diverse toepassingen, waaronder het meten van de diameter van verschillende glazen buizen, glazen staven en andere transparante en doorschijnende objecten. Het wordt ook gebruikt voor het meten van de diameter van metalen draden, slangen, draad en kabel, stroomkabels, pijpen en optische vezels.
Meetprincipe:
Het instrument bevat een uiterst nauwkeurig laserscansysteem en digitale verwerkingselektronica. De laserstraal bestraalt het roterende prisma en convergeert naar de ontvangende component via lens 2. Wanneer een object op het brandvlak van lens 1 wordt geplaatst, wordt een deel van het licht geschaduwd, waardoor een elektrisch signaal wordt gegenereerd op de ontvangende component. Het instrument verwerkt het diametersignaal in een digitaal signaal en vertaalt het vervolgens in de diameter en gerelateerde gegevens.
Veelgestelde vragen
1. Kan het QP 40A laserinstrument voor tweerichtingsdiametermeting de diameter van ondoorzichtige materialen meten?
Ja, het instrument kan nauwkeurig de diameter meten van ondoorzichtige materialen zoals metalen draden, slangen en pijpen.
2. Wat is de meetnauwkeurigheid van het instrument?
Het QP 40A Laser Bidirectioneel Diameter Meetinstrument heeft een nauwkeurigheid van ±2 μm.
3. Wat is het meetbereik van het instrument?
Het instrument heeft een meetbereik van 0,1-40 mm.
4. Hoe is het instrument gekalibreerd?
Het instrument wordt vanuit de fabriek gekalibreerd geleverd, maar als herkalibratie nodig is, kan dit worden uitgevoerd door contact op te nemen met de fabrikant.
5. Is het instrument geschikt voor gebruik buitenshuis?
Ja, het instrument is ontworpen om te presteren onder ongunstige omstandigheden met een maximale afstand van 300 meter en kan zowel binnen als buiten worden gebruikt.
Voor meer modellen en parameters:
| QP-25A | QP-40A | QP-60/70/100/200A | |
|---|---|---|---|
| Meetbereik: | 0,1-25 mm | 0,1-40 mm | 1-60/70/100/200mm |
| Meetnauwkeurigheid: | ± 0,002 mm | ± 0,002 mm | ±0,002mm/±0,01mm |
| Oplossing: | 0,001 mm | 0,001 mm | 0,001 mm |
| Communicatie-interface | RS485 | RS485 | RS485 |
| Gewicht: | 3,4KG | 4,4KG | 7,1/8/10/12KG |
