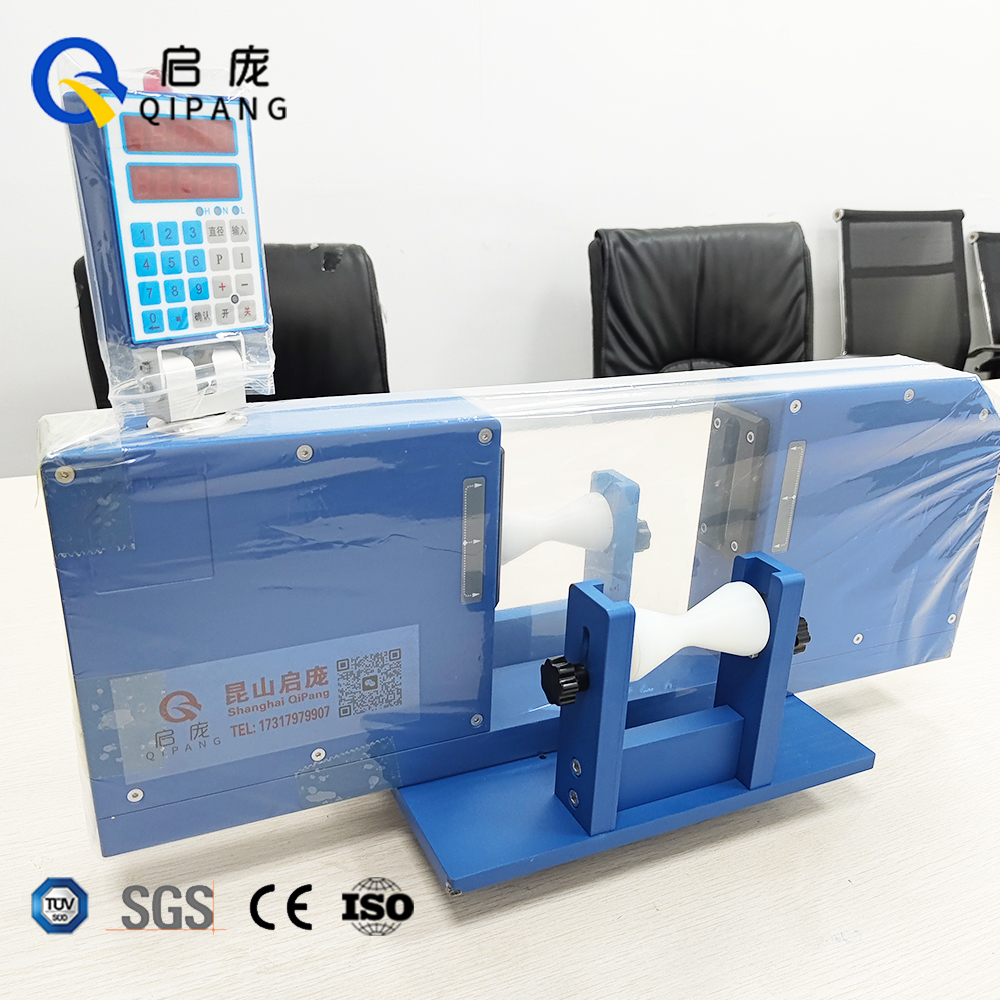

QP3070 Laserdiametermeting voor meetbereik 1-70 mm

De QP3070 laserdiametermeting is een uiterst nauwkeurig meetapparaat dat laserscanning gebruikt om contactloze online metingen uit te voeren. Het apparaat kan de buitendiameter, rondheid en slingering van materialen zoals metalen draden, glazen buizen, slangen en kabels meten. Het biedt een meetbereik van 1-70mm en een nauwkeurigheid van ± 0,004 mm. De resolutie van het apparaat is 0,001 mm en is 504 mm lang, 86 mm breed en 230 mm hoog. Het apparaat weegt ongeveer 15 kg en heeft een weergavefunctie op afstand.

Toepassingen:

De QP3070 laserdiametermeting vindt tal van toepassingen in verschillende industrieën. Het wordt vaak gebruikt voor het meten van de buitendiameter van metalen draden, glazen buizen, slangen en kabels. Het apparaat werkt ook goed voor het meten van andere transparante of doorschijnende objecten. Bovendien helpt het bij het meten van de slingering van draden en kabels en wordt het veel gebruikt in stroomkabels, leidingen en draden.

Meetprincipe:

De QP3070 laserdiametermeting maakt gebruik van een uniek meetprincipe dat een uiterst nauwkeurig laserscansysteem en digitale verwerkingselektronica omvat. Het meetinstrument bevat een scansysteem dat het diametersignaal verwerkt. Dit signaal wordt eerst omgezet in een digitaal signaal, dat vervolgens wordt geanalyseerd om tot de juiste diameter en bijbehorende gegevens te komen.

Een roterend prisma reflecteert de laserstraal en gaat door twee lenzen. De evenwijdige bundel convergeert op de ontvangende component nadat hij door lens 2 is gegaan, en wanneer hij het brandpuntsvlak van lens 1 bereikt, wordt hij een schaduw omdat een deel van het licht wordt geblokkeerd. Deze schaduw wordt een elektrisch signaal op het ontvangende onderdeel dat helpt bij het berekenen van de grootte en gerelateerde gegevens.

Veelgestelde vragen:

1. Wat is het meetbereik van de QP3070 Laser Diameter Meten?

Antwoord: Het apparaat heeft een meetbereik van 1-70mm.

2. Wat is het nauwkeurigheidsniveau van de QP3070 laserdiametermeting?

Antwoord: Het apparaat heeft een nauwkeurigheid van ±0,004 mm.

3. Wat is de resolutie van de QP3070 laserdiametermeting?

Antwoord: Het apparaat heeft een resolutie van 0,001 mm.

4. Wordt de QP3070 laserdiametermeting geleverd met weergave op afstand?

Antwoord: Ja, het apparaat heeft een extern display met een digitale interface van RS485/232.

5. Wat zijn de toepassingen van de QP3070 laserdiametermeting?

Antwoord: Het apparaat wordt veel gebruikt voor het meten van de buitendiameter van metalen draden, glazen buizen, slangen en kabels. Het meet ook slingeringen in stroomkabels, leidingen en draden.
