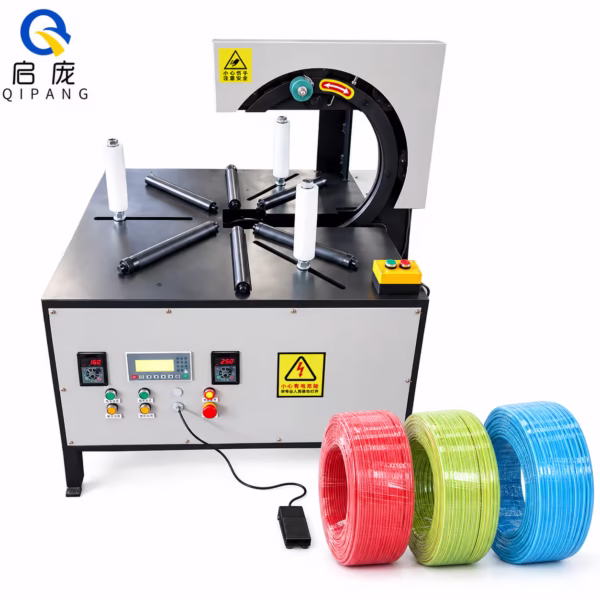

QP1040 Автоматическая машина для намотки и обмотки проволоки

Технические параметры: внутренний диаметр жесткой проволоки BV / мягкой проволоки BVR можно выбрать только один; нужен другой ряд катушек с проволокой.

JC1040 Автоматическая микрокомпьютерная автоматическая машина для упаковки встряхивающих лотков:

Функции:

★ Может поставляться от раздаточной машины или напрямую подключаться к экструзионной машине.
★ После намотки рука подает ее в машину для намотки пленки, чтобы автоматически обернуть и маркировать рулон проволоки.
★ После автоматической упаковки он автоматически отправляется на конвейерную ленту толкающим механизмом; ручное управление не требуется.
★ Машина оснащена серводвигателем, что делает намотку проволоки красивой.
★ Принять панель управления человеко-машинного интерфейса с сенсорным экраном, проста в эксплуатации.
★ Память микрокомпьютера может хранить множество различных спецификаций катушки; когда вам нужно изменить характеристики продукта, просто прочитайте сохраненный
Когда вам нужно изменить спецификацию продукта, просто прочитайте сохраненные данные спецификации, не нужно вводить их снова, и они сразу готовы к производству.
★ Машина имеет функцию автоматического обнаружения ошибок; когда есть проблема, он отправит сигнал тревоги, чтобы напомнить оператору.

Характеристики производительности:

★ Электропитание: переменный ток 380 В, трехфазный, 50 Гц или по указанию заказчика.
★ Источник воздуха: давление сжатого воздуха 5-7 кг/см³.
★ Направление работы: левый наконечник (из левой руки прямо в линию) или по указанию заказчика.
★ Применимый тип провода: провод φ 3- φ7 мм (BV1,5-16) мм², BVR2,5-16 мм²) (10-16 мм² необходимо настроить). ★ Расчетная скорость качающейся головки: 900 об/мин Макс. (Когда производственная линия составляет 100 м в рулоне, а вместимость горизонтальной рамы для хранения составляет не менее 200 м, скорость линии составляет MAX200.
(Когда производственная линия составляет 100 м/барабан, а вместимость горизонтальной рамы хранения составляет не менее 200 м, скорость линии составляет МАКС. 200 м/мин).
★ Размер катушки с проволокой:
Внешний диаметр Φ 400 мм Максимальная высота X 60-100 мм.
Внутренний диаметр катушки зависит от спецификации качающейся головки, φ 140-160 мм (фиксированный размер). Стандарт 140 мм, и клиент может выбрать один. Наша компания определяет возможность уникального дизайна за пределами ассортимента.
★Метод подачи готовой продукции: тип удержания проволоки.
★ Единица сверх меры: единица измерения 0,1 м, автоматическое замедление прогноза, процесс автоматического тряски диска до метра.
★ Гребной блок: использование серводвигателя для гребли лески, синхронизированного с качающимся диском.
★ Все электромеханическое и пневматическое управление цепями: Примите программируемое управление Siemens (PLC).
★ Панель управления использует человеко-машинный интерфейс Delta.
★ Приборы и переключатели панели управления: сенсорный экран, ручка управления скоростью, аварийный выключатель.
Скорость можно регулировать на сенсорном экране или на ручке скорости.
★ ПЛК этой машины оснащен контактной точкой частотной искровой машины:
Он используется для обнаружения искры в проводе BV и может остановить или продолжить формирование круга после точки автоматического искрового пробоя.
★ ПЛК этой машины имеет контактную точку прибора для измерения диаметра:
Когда диаметр не соответствует стандарту, он может автоматически исключить лишнюю проволоку или продолжить формирование круга после ручной маркировки.

3. механический состав вибрационной плиты:

★ Записывающая часть счетчика —————— 1 группа
★ Часть подачи проволоки —————— 1 группа
★Дверной резак —————— 1 группа
★Встряхивающая головка катушки и намоточная катушка ———— 1 группа
★ Механизм укладки проводов—————— 1 группа
★Удерживающий проволочный механизм ——————1 группа

4. Детали механического состава:

★ Счетная часть счетчика:
В одном верхнем и одном нижнем счетном колесе используется прецизионный энкодер для расчета длины проволоки, которая может быть измерена с точностью до сантиметра. Измерительное колесо изготовлено из алюминиевого сплава, верхнее колесо покрыто керамической закалкой, а нижнее колесо покрыто уретаном. Нижнее колесо покрыто уретаном. Он не повреждает линию и оснащен односторонними подшипниками, предотвращающими протягивание кабеля назад.
★ Поворотная головка: пневматический пропеллер управляет горизонтальной обмоткой для автоматического открытия и закрытия.
Когда заданная длина намотки будет завершена, автоматически остановите намотку, тогда качающаяся головка будет вертикально втянута вверх, не зажимая проволочную головку и не
Липкий рулон проволоки легко снимается с формы.
★ Система линейки:
Эта система полностью управляется компьютером, приводимым в движение серводвигателем, приводом от шарико-винтовой передачи и прецизионным декодером.
Получите сигнал работы основного двигателя, чтобы сервопривод и основной двигатель могли работать синхронно; действие линии более скоординировано, а обмотка красивее. ★ Резак:
Когда заданная длина проволоки закончена, отрезной нож дверного типа автоматически отрезает проволоку. Двойной резец изготовлен из специальной стали СДК-11 и
Вакуумная термообработка, чтобы сделать его более твердым и долговечным.
★ Механизм переноса держателя:
После того, как намотка кабеля будет завершена, механизм удержания проволоки обхватит рулон проволоки и автоматически передаст его на устройство для намотки для намотки и упаковки, реализуя полностью автоматическое завершение процесса намотки, маркировки и обмотки.
При наличии сливной линии можно выполнить ручное вмешательство, чтобы удалить сливную линию напрямую, чтобы реализовать петлевую упаковку без остановки машины.
★ Панель управления:
Система управления человеко-машинным интерфейсом, прямое контактное управление с экрана для более удобной работы.
Центральная компьютерная система управления может контролировать скорость намотки, длину катушки, систему предупреждения, регулировку скорости, индикатор, аварийную остановку, сброс и т. д.
Когда машина работает, по-прежнему можно изменить длину проволоки, диаметр проволоки, скорость проволоки и другие данные, чтобы избежать неудобств, связанных с остановкой и регулировкой, а также контролировать скорость и расстояние проволоки, а также все действия машины на экране. .
★ Приводной двигатель:
Система намотки: двигатель 5,5 кВт + инвертор с векторным управлением.
Система намотки: серводвигатель 400 Вт + сервопривод
Банковский перевод: двигатель 400 Вт + драйвер

5. Производительность подробной спецификации упаковочной машины:

★Масса намотанной проволоки: макс. 25 кг.
★ Используйте размер пленки ПВХ/ПЭ/ПП: 0,05–0,07 мм x ширина 40–45 мм.
★ метод загрузки рулона пленки: пневматический зажим.
★Пленка ПВХ/ПЭ обернута высокоскоростным способом.
★ Принять тип держателя провода, приводимый в движение двигателем переменного тока, гладкой и гладкой вращающейся обмоткой.
★ Отрегулируйте размер держателя проволоки вручную, что быстро и удобно.

6. Состав упаковочного оборудования:

★C-кольцо:
С-кольцо приводится в движение зубчатым ремнем и пластиковыми стальными шестернями; С-кольцо не проскальзывает, имеет прочную упаковку и имеет низкий уровень шума; С-кольцо изготовлено из специальной стали, а внутренний и внешний ролики, поддерживающие С-образное кольцо, покрыты уретаном; c-кольцо нелегко носить, работа фактического круга для поддержания длительного срока службы и добавлена защита от перегрузки, двигатель нелегко сжечь.
★ Резак:
Принять пневматическую систему режущего ножа; заданная длина упаковочного материала сворачивается и автоматически отрезается. Корпус резака может быть зубчатым или ножничным (в зависимости от потребностей выбора/замены различных упаковочных материалов), с острой поверхностью ножа, аккуратно разрезать ленту, можно разрезать ПВХ, полипропилен, полиэтиленовую пленку и другие упаковочные материалы.
★ Зажимные губки:
После подачи пакета в фиксированную точку ремень зажимается и натягивается. После 2-х оборотов намотки губки автоматически отойдут. Когда намотка достигает набора, начиная с нескольких витков (1-2 витка), губки автоматически освобождают ремень без каких-либо ручных действий.
★ Устройство ленточной подачи:
Пневматическое устройство подачи ремня, без стопорного винта, быстрая замена ремня, более удобный для установки.
★ Механизм автоматической подачи этикеток:
Принять всю стопку типа разгрузки этикеток, каждая из которых упаковывает линию рулонов, автоматически всасывать этикетку, полностью без ручного управления, удобно и безопасно, экономя время, улучшая производство.
Безопасность и экономия времени, улучшение производства.
★: Приводной двигатель:
C-образное кольцо: двигатель переменного тока X4P мощностью 1 л.с. (Вращающаяся упаковка)
Держатель троса: двигатель X4PAC мощностью 1 л.с. + редуктор 1/20 скорости.
Автоматически вставьте катушку с проволокой в желоб в сборный ящик после завершения обмотки.
